DAD 4870 Levantar - Downdraft davlumbaz Şerit LED'li siyah Miele aşağı akışlı Range Hood davlumbaz, önden görünüm.
  • Şerit LED'li siyah Miele aşağı akışlı Range Hood davlumbaz, önden görünüm.
  • Solda dairesel bir güç düğmesi ve hız seviyesi 2 ile parlaklık çubuklarını gösteren kehribar rengi göstergeler bulunan şık siyah cihaz kumanda paneli; iki farklı koyu renkte gösterilmiştir.
  • Paslanmaz çelik gövdeden kısmen uzatılmış siyah cam ön paneline sahip Miele downdraft havalandırma ünitesi.


DAD 4870 Levantar
Downdraft davlumbaz 800 mm | 655 m3/h | 62 dB(a) | Dokunmatik | Con@ctivity | DynamicWhite | ECO motor

Fiyat: 276.990,00 TL**
Ürün rengi:
  • Obsidiyen siyahı
Sepete Ekle
** KDV dahil tüm fiyatlar, gönderim giderleri hariç
DAD4870 Levantar

Daha fazla ürün bilgileri

Downdraft davlumbaz 800 mm | 655 m3/h | 62 dB(a) | Dokunmatik | Con@ctivity | DynamicWhite | ECO motor


  • Tak ve Çalıştır aksesuar seti ile bacasız işletimde kolay kurulum

    Tak ve Kullan aksesuar seti

    DUP 150: Hava dolaşımı için Tak ve Kullan aksesuar seti sayesinde planlama ve montaj faaliyetleri, ayrı kanal sistemi ve ilave baza kasası kullanmaksızın kolay ve hızlı uygulanabilir.
  • Motor gücüyle dışarı çıkarılabilir buhar paneli – Hood in Motion

    Hood in motion

    En iyi ergonomi: Davlumbaz gövdesi otomatik olarak ideal çalışma pozisyonuna geçer.
  • DynamicWhite – Renk sıcaklığının diğer ışık kaynaklarıyla mükemmel uyumu
  • Randımanlı filtreleme - 10 katlı çelik metal yağ filtresi

    Çelik metal yağ filtresi (10 katlı)

    Etkili ve görsel olarak çekici: Bulaşık makinesinde yüksek yağ ayırma ve basit temizlik.

Karşıdan Yüklemeler - DAD 4870 Levantar

Kullanma kılavuzu & montaj

Tanım Format İndir
Montaj planıpdf İndir
Kullanma Kılavuzu/Montaj talimatıpdf İndir
Garanti kitapçığıpdf İndir

Montaj çizimleri

Montaj çizimleri

İster bir ev aletini değiştirmek isteyin ister yeni bir mutfak planlayın, burada Miele cihazınız için önemli olan tüm montaj çizimlerini bulabilirsiniz. Montaj çizimini indirmek için resme tıklayarak yüksek çözünürlükteki çizime ulaşabilirsiniz. İndirmek için sağ fare tuşuna basın ve resmi bilgisayarınıza kaydedin. Cihazlarımızın montajının ve bakımının sadece onaylı uzman teknik servis elemanları tarafından yapılabileceğini unutmayın. Sorularınız varsa lütfen bizi arayın, en kısa sürede size yardımcı olacağız!

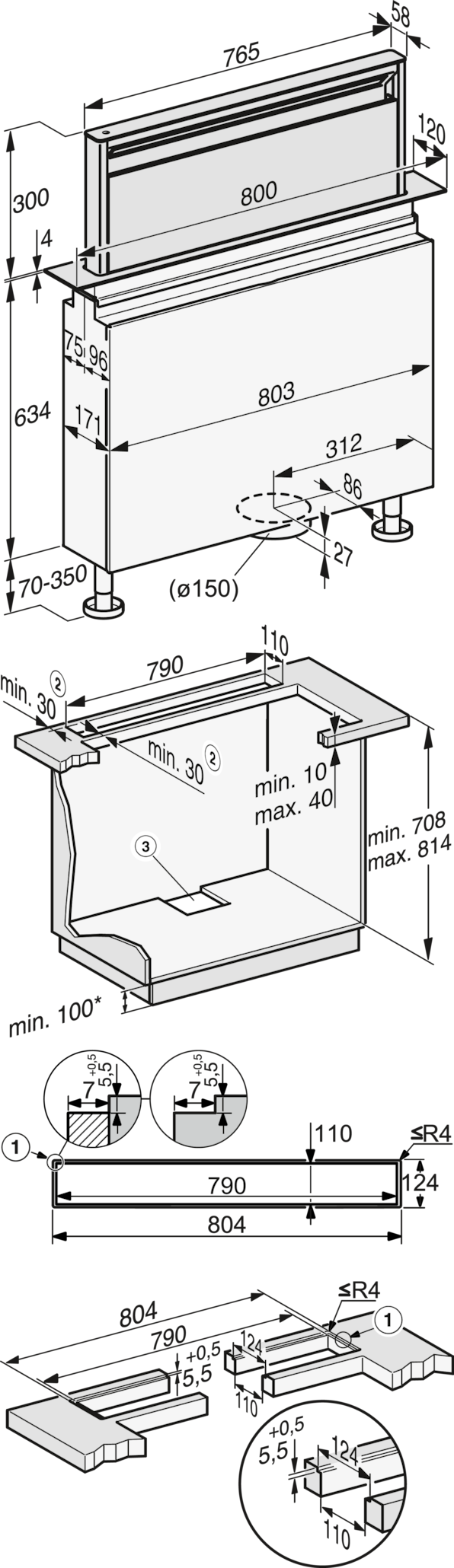

Yaklaşık 800 mm genişliğinde bir ankastre mutfak Range Hood davlumbaz/kabin ünitesi için boyutları, ön ve kesit görünümleri, montaj dolum ölçüleri, minimum/maksimum boyutları ve donanım/kılavuz ray detaylarını gösteren teknik kurulum çizimi.
Açıklamalar

1. Taş tezgahlara (granit, mermer) yüzeyle sıfır montaj için kademeli freze, 2. Malzemelerin yeterince sağlam olduğundan emin olun, 3. Ortadan kesik, Egzoz kanalı Ø 150 mm, *Sadece dolapların altına yassı kanal döşendiğinde veya DUU 600 resirkülasyon ünitesi kullanıldığında gereklidir.

DAD4870, DAD6880, Montaj çizimleri

Dikdörtgen bir ekipman dolabı veya tezgahının cihaz ön paneli, yan ve üst/plan görünümlerini gösteren teknik boyutlu çizim. Milimetre cinsinden ölçümler toplam genişlik ≈706 mm, 684 mm alt gövde üzerinde 300 mm üst bölüm, ~99 mm boşluk ile ayarlanabilir ayak yüksekliği 70-380 mm, 45 mm çıkıntı ile yan derinlik ≈596 mm ve "Ön" etiketlerini içerir. Alt planda model genişlikleri 800, 916 ve 838 mm olarak belirtilmiş olup cihaz ön paneli ile yaklaşık 120 mm uzaklıkta ortalanmış bir yuva bulunmaktadır.
Açıklamalar

DAD4370, DAD4870, DAD4970, DAD6880, DAD6980, Installation drawings

DAD4370, DAD4870, DAD4970, DAD6880, DAD6980, Montaj çizimleri

Montaj donanımını ve maksimum 860, minimum 706, 280 derinlik, ≥185, 110-40 üst dolum ölçüsü ve 210 alt dolum ölçüsü dahil olmak üzere boyut açıklamalarını gösteren, yan ve ön kesit görünümleri olan bir dolap veya raf ünitesinin teknik çizimi.
Açıklamalar

DAD4370, DAD4870, DAD4970, DAD6880, DAD6980, Installation drawings

DAD4370, DAD4870, DAD4970, DAD6880, DAD6980, Montaj çizimleri

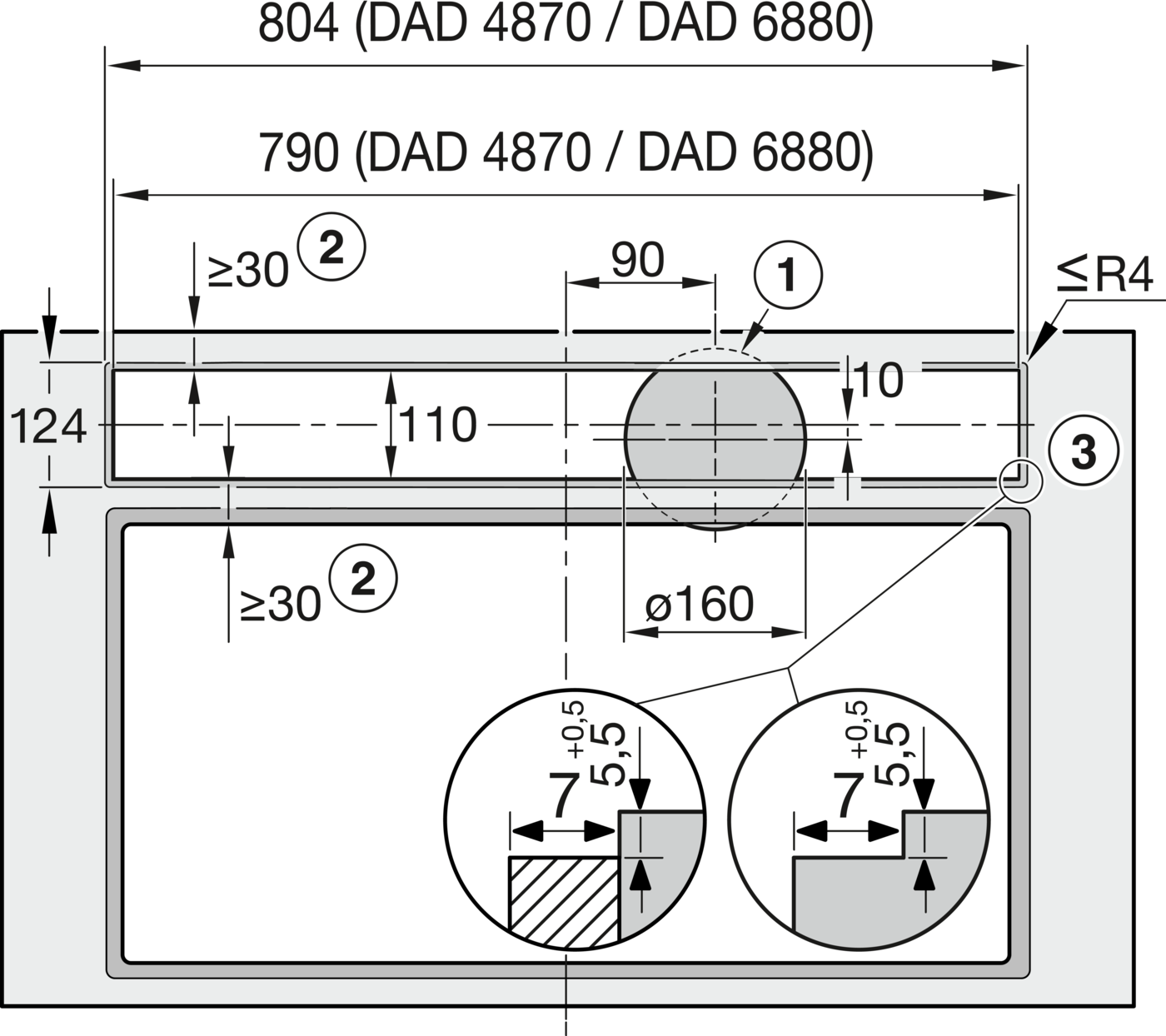

Downdraft fan modülü için boyutları ve dolum ölçülerini gösteren teknik kurulum şeması (DAD 4670 / DAD 6880 etiketli modeller). Toplam genişlikler 804 mm ve 790 mm, dolum ölçüleri ≥30 mm, 124 mm'lik bir üst kenar ofseti, 80 mm'lik bir bölge, çoklu merkez hattı aralıkları (örn. 110 mm), ø160'lık dairesel bir kanal açıklığı ve 7 +0,5/-5 olarak lekelenmiş iki küçük montaj deliği içerir. Çeşitli numaralandırılmış belirtme çizgileri, dikdörtgen pano üst görünümünde gerekli aralıkları ve bileşen konumlarını gösterir.
Açıklamalar

Downdraft davlumbaz ve ocağın ayrı kesiklere montajı, Yüzeyle sıfır montaj, 1. Dolap tabanında atık hava kanalı için kesik, 2. Tezgahın yeterli stabilitesini sağlayın, 3. Tezgahta yüzeyle sıfır montaj için adım frezeleme. Ocak ve downdraft için farklı freze genişliklerine dikkat edin. Basamaklı freze yerine, alternatif olarak 5,5 mm aşağı doğru kaydırılmış ahşap bir şerit monte edilebilir (teslimat kapsamına dahil değildir)., , Atık hava bağlantısı ø 150 mm.

DAD4870, DAD6880, yüzeyle sıfır, Montaj çizimleri

Merkezlenmiş dairesel açıklığa sahip dikdörtgen bir bileşen grubu için boyutları gösteren teknik çizim. Genişlik 815 (DAD 4370) ve 815 (DAD 4970/DAD 6980) olarak etiketlenmiştir; solda ve altta minimum dolum ölçüleri ≥30; sol kenardan daire merkezine 80 mm; üstte 10 mm çentik; genel üst boyut 106; dairesel delik Ø160; referans işaretleri 1 ve 2.
Açıklamalar

DAD4370, DAD4970, DAD6980, overlying, Installation drawings

DAD4370, DAD4970, DAD6980, üst kaplama, Montaj çizimleri

Ankastre ocak/downdraft ünitesi için kesim ölçüsü ve havalandırma boyutlarını gösteren teknik kurulum şeması (KM 8482/8484 FL, KM 8585 FL, KM 8684/8685 FL modelleri). Boyutlar 780 mm genişlik, 625 mm derinlik, 110 mm arka boşluk, havalandırma açıklıkları ve belirtilen ofsetlere sahip Ø160 mm dairesel kanal açıklığını içerir.
Açıklamalar

Downdraft davlumbaz ve ocağın ortak bir oyukta yan yana montajı, Örnek: KM 8684 FL veya KM 8685 FL ile kombinasyon, Sıva üstü montaj, 1. Dolap tabanında atık hava hattı için oyuk açın, 2. Tezgahın yeterli sağlamlıkta olduğundan emin olun, , Atık hava bağlantısı ø 150 mm.

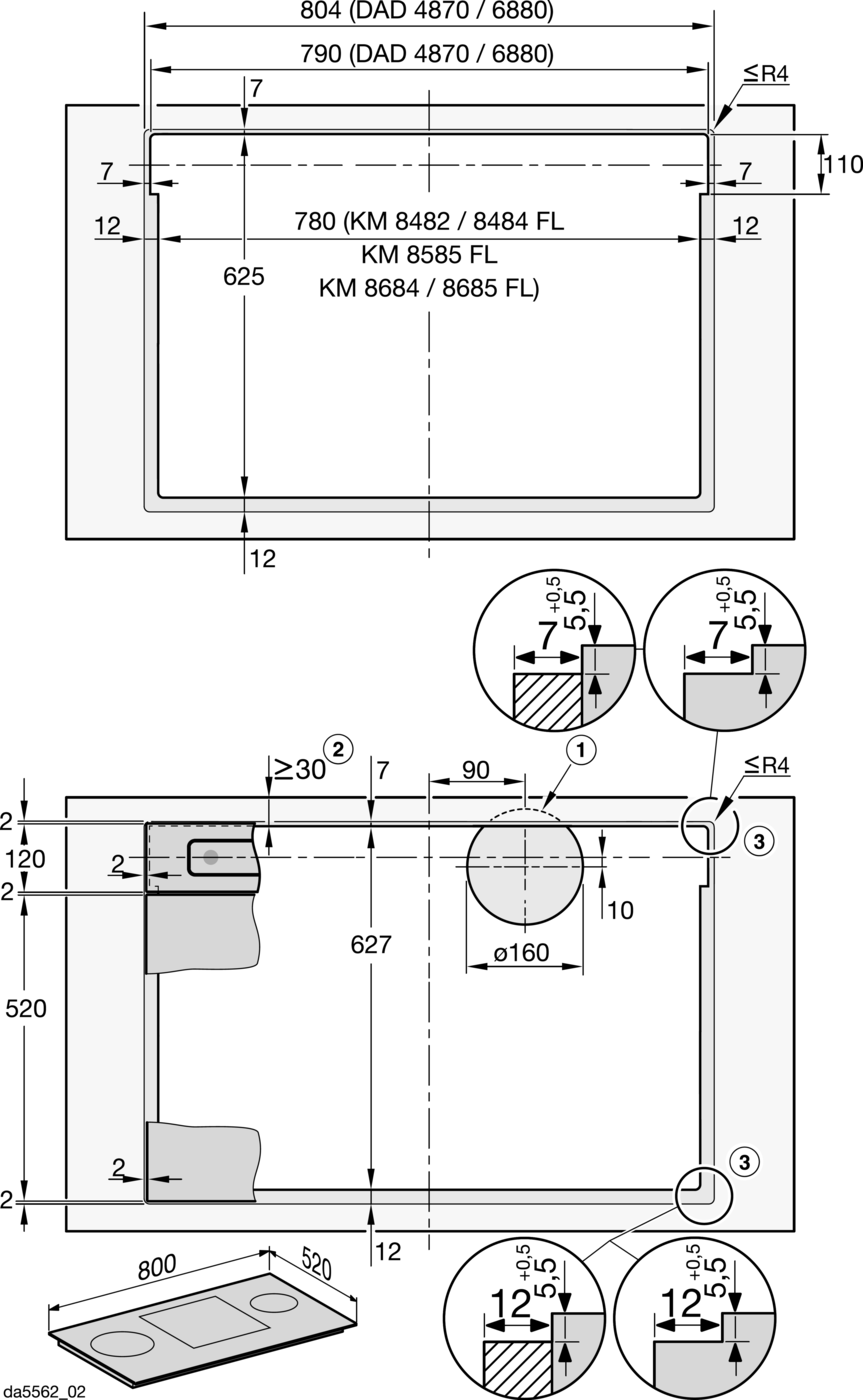

Tezgah kesimi ve montaj boyutlarını gösteren ankastre ocak için teknik kurulum şeması; Miele modelleri KM 8482/8484 FL, KM 8585 FL ve KM 8684/8685 FL için etiketlenmiştir; ölçümlerle birlikte üst ve yan görünümleri (örneğin, ~780 mm kesim genişliği, 625 mm iç boyut), köşe yarıçaplarını, havalandırma/boşluk boşluklarını ve bölüm detay belirtme çizgilerini içerir.
Açıklamalar

Downdraft davlumbaz ve ocağın ortak bir oyukta yan yana montajı, Örnek: KM 8684 FL veya KM 8685 FL ile kombinasyon, Yüzeyle sıfır montaj, 1. Dolap tabanında atık hava kanalı için oyuk, 2. Tezgahın yeterli stabilitesini sağlayın, 3. Tezgahta yüzeyle sıfır montaj için kademeli frezeleme. Ocak ve downdraft için farklı freze genişliklerine dikkat edin. , Basamaklı freze yerine, 5,5 mm aşağı doğru kaydırılmış ahşap şerit takılabilir (teslimat kapsamına dahil değildir)., , Atık hava bağlantısı ø 150 mm.

DAD4870, DAD6880, yüzeyle sıfır, Montaj çizimleri

Açıklamalar

Davlumbaz ve ocağın ayrı kesiklere montajı, Sıva üstü montaj, 1. Dolap tabanında atık hava hattı için kesik, 2. Tezgahın yeterli sağlamlıkta olduğundan emin olun, Atık hava ağ bağlantısı ø150 mm
