KMDA 7676-1 FL BlackPerfection
Entegre buhar çekişli indüksiyonlu ocak  800 mm | Baca bağlantılı ve baca bağlantısız | SilenceMotor | PowerFlex XL pişirme alanı

Fiyat: 331.990,00 TL**
Sepete Ekle
** KDV dahil tüm fiyatlar, gönderim giderleri hariç
KMDA7676-1 FL BlackPerfection

Daha fazla ürün bilgileri

Entegre buhar çekişli indüksiyonlu ocak  800 mm | Baca bağlantılı ve baca bağlantısız | SilenceMotor | PowerFlex XL pişirme alanı


  • Miele'nin en sessiz TwoInOne modeli – Silence motor

    Silence motor

    Ekstra sessiz: Miele tarafından geliştirilen motor, önceki modellere kıyasla daha güçlü ve % 25 daha sessizdir.
  • Tamamen siyah tasarım, şık bir görünüm sağlar
  • 2 PowerFlex XL pişirme alanı

    PowerFlex XL

    Bol yer: Ocağın tüm derinliği kullanıldığından dolayı, büyük tencereler de sorunsuz yerleştirilir.
  • Otomatik fan kademesi ayarı – Con@ctivity

    Con@ctivity

    Yenilikçi konfor: Davlumbaz, kendini ocakta yapılan ayarlara otomatik olarak uyarlar.
  • Esnek kurulum - Tak Çalıştır, kontrollü hava sirkülasyonu veya bacalı sistem

Karşıdan Yüklemeler - KMDA 7676-1 FL BlackPerfection

Kullanma kılavuzu & montaj

Tanım Format İndir
Kullanma Kılavuzu/Montaj talimatıpdf İndir
Garanti kitapçığıpdf İndir

CAD/BIM Verileri

Tanım Format İndir
3D veri DWGzip İndir
3D verileri FBXzip İndir
3D verileri IFCzip İndir
3D verileri RFAzip İndir
3D verileri RVTzip İndir

Montaj çizimleri

Montaj çizimleri

İster bir ev aletini değiştirmek isteyin ister yeni bir mutfak planlayın, burada Miele cihazınız için önemli olan tüm montaj çizimlerini bulabilirsiniz. Montaj çizimini indirmek için resme tıklayarak yüksek çözünürlükteki çizime ulaşabilirsiniz. İndirmek için sağ fare tuşuna basın ve resmi bilgisayarınıza kaydedin. Cihazlarımızın montajının ve bakımının sadece onaylı uzman teknik servis elemanları tarafından yapılabileceğini unutmayın. Sorularınız varsa lütfen bizi arayın, en kısa sürede size yardımcı olacağız!

Dar havalandırmalı üst paneli, montaj çerçevesini ve motor muhafazasını gösteren, açıklamalı boyutlar (yaklaşık 800 mm genişlik, 520 mm derinlik, 750 mm kesim, 100 mm kanal çıkışı) ve montaj dolum ölçüleri ile birlikte ankastre ocak aşağı akışlı aspiratörün patlatılmış teknik şeması.
Açıklamalar

1) Cihaz ön paneli, 2) Çıkarılabilir damlama tepsisi, 3) Temizleme kapağı, 4) Şebeke bağlantı kutusu (güç kablosu ile), L = 1600 mm, 5) Tezgah kalınlığı, Atık hava ve baca bağlantısız işletim modu: ≥10 mm, Tak&Çalıştır çalışma: ≥10 mm - ≤40 mm

KMDA7676-1FL, KMDA7876-1FL, KMDA7676FL, KMDA7876FL

Entegre bir downdraft havalandırma açıklığına sahip ankastre ocak için ölçümleri içeren patlatılmış kurulum şeması; tezgah kesim ölçüsünü (~804 mm genişlik), montaj çerçevesini ve gerekli dolum ölçüleri ve vida konumlarıyla birlikte alt taraftaki üfleyici/kanal bileşen grubunu gösterir.
Açıklamalar

1) Cihaz ön paneli, 2) çıkarılabilir damlama tepsisi, 3) temizleme kapağı, 4) Şebeke bağlantı kutusu (güç kablosu ile birlikte), L = 1600 mm, 5) Basamaklı freze doğal taş tezgah, 6) Ahşap şerit 12 mm (teslimata dahil değildir), 7) Tezgah kalınlığı, Atık hava ve kılavuzlu baca bağlantısız işletim modu: ≥10 mm, Tak&çalıştır çalışma: ≥10 mm - ≤40 mm

KMDA7676-1FL, KMDA7876-1FL, KMDA7676FL, KMDA7876FL - yüzeyle sıfır

Kurulum çizimi
Açıklamalar

KMDA7676-1FL, KMDA7876-1FL, KMDA7676FL, KMDA7876FL - Side view lying on top

Kurulum çizimi
Açıklamalar

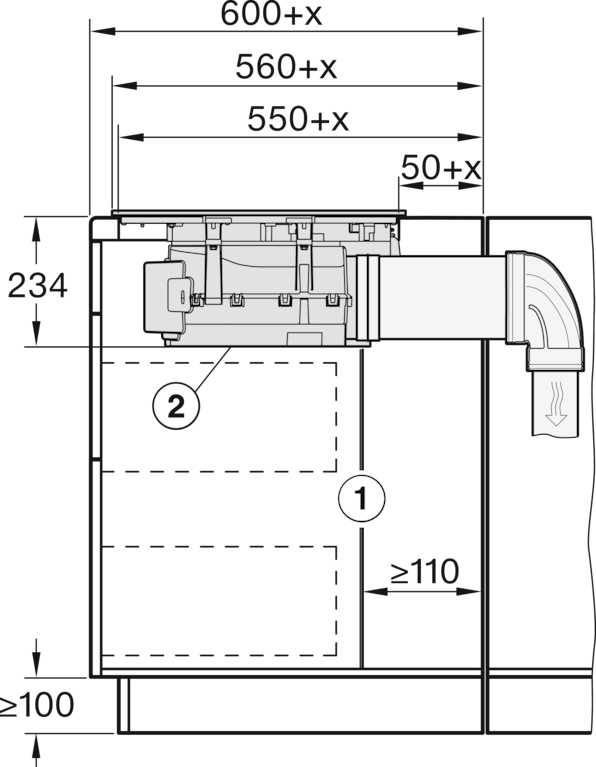

KMDA7676-1FL, KMDA7876-1FL, KMDA7676FL, KMDA7876FL - Side view lying on top+X

Kurulum çizimi
Açıklamalar

KMDA7676-1FL, KMDA7876-1FL, KMDA7676FL, KMDA7876FL - Side view flush

Kurulum çizimi
Açıklamalar

KMDA7676-1FL, KMDA7876-1FL, KMDA7676FL, KMDA7876FL - Side view flush+X

Kurulum çizimi
Açıklamalar

KMDA7676-1FL, KMDA7876-1FL, KMDA7676FL, KMDA7876FL - Side view lying on top, Plug&Play

Kurulum çizimi
Açıklamalar

KMDA7676-1FL, KMDA7876-1FL, KMDA7676FL, KMDA7876FL - Side view lying on top+X, Plug&Play

Kurulum çizimi
Açıklamalar

KMDA7676-1FL, KMDA7876-1FL, KMDA7676FL, KMDA7876FL - Side view flush, Plug&Play

Kurulum çizimi
Açıklamalar

KMDA7676-1FL, KMDA7876-1FL, KMDA7676FL, KMDA7876FL - Side view flush+X, Plug&Play

Kurulum çizimi
Açıklamalar

KMDA7676-1FL, KMDA7876-1FL, KMDA7676FL, KMDA7876FL - Installation variant 1 Basis

Kurulum çizimi
Açıklamalar

KMDA7676-1FL, KMDA7876-1FL, KMDA7676FL, KMDA7876FL - Installation variant 2 Basis

Kurulum çizimi
Açıklamalar

KMDA7676-1FL, KMDA7876-1FL, KMDA7676FL, KMDA7876FL -Installation variant 3 Basis - drawing

Kurulum çizimi
Açıklamalar

KMDA7676-1FL, KMDA7876-1FL, KMDA7676FL, KMDA7876FL - Installation variant 4 Circulating air

Kurulum çizimi
Açıklamalar

KMDA7676-1FL, KMDA7876-1FL, KMDA7676FL, KMDA7876FL - Installation variant 5 Circulating air

Kurulum çizimi
Açıklamalar

KMDA7676-1FL, KMDA7876-1FL, KMDA7676FL, KMDA7876FL - Installation variant 6 Circulating air

Kurulum çizimi
Açıklamalar

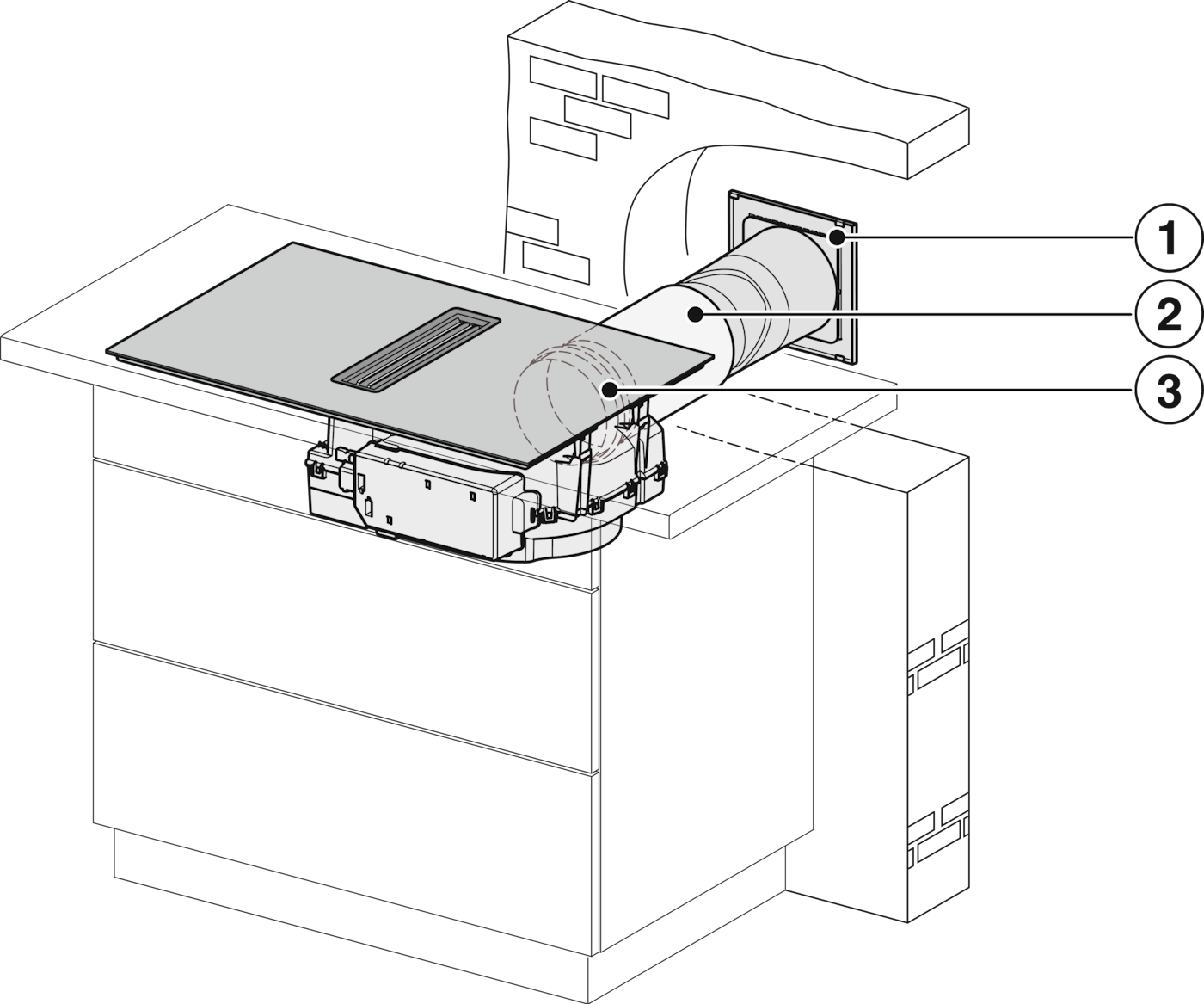

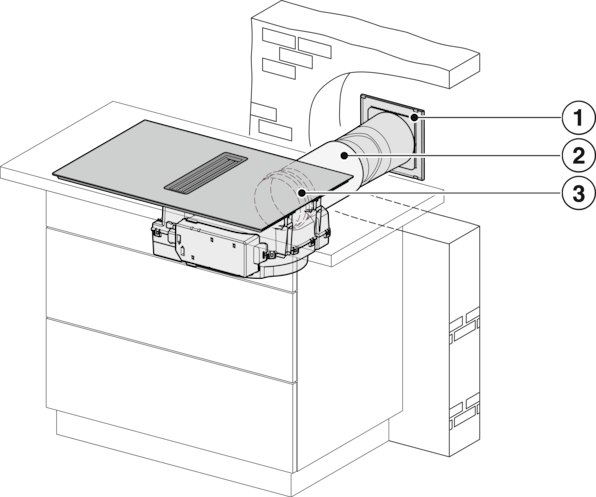

KMDA7676-1FL, KMDA7876-1FL, KMDA7676FL, KMDA7876FL - Installation variant 9 Exhaust air

Kurulum çizimi
Açıklamalar

KMDA7676-1FL, KMDA7876-1FL, KMDA7676FL, KMDA7876FL - Installation variant 10 Exhaust air

Kurulum çizimi
Açıklamalar

KMDA7676-1FL, KMDA7876-1FL, KMDA7676FL, KMDA7876FL - Installation variant 11 Exhaust air

Kurulum çizimi
Açıklamalar

KMDA7676-1FL, KMDA7876-1FL, KMDA7676FL, KMDA7876FL - Installation variant 12 Exhaust air

Kurulum çizimi
Açıklamalar

KMDA7676-1FL, KMDA7876-1FL, KMDA7676FL, KMDA7876FL - Installation variant 13 Circulating air

Kurulum çizimi
Açıklamalar

KMDA7676-1FL, KMDA7876-1FL, KMDA7676FL, KMDA7876FL - Installation variant 14 Circulating air

Kurulum çizimi
Açıklamalar

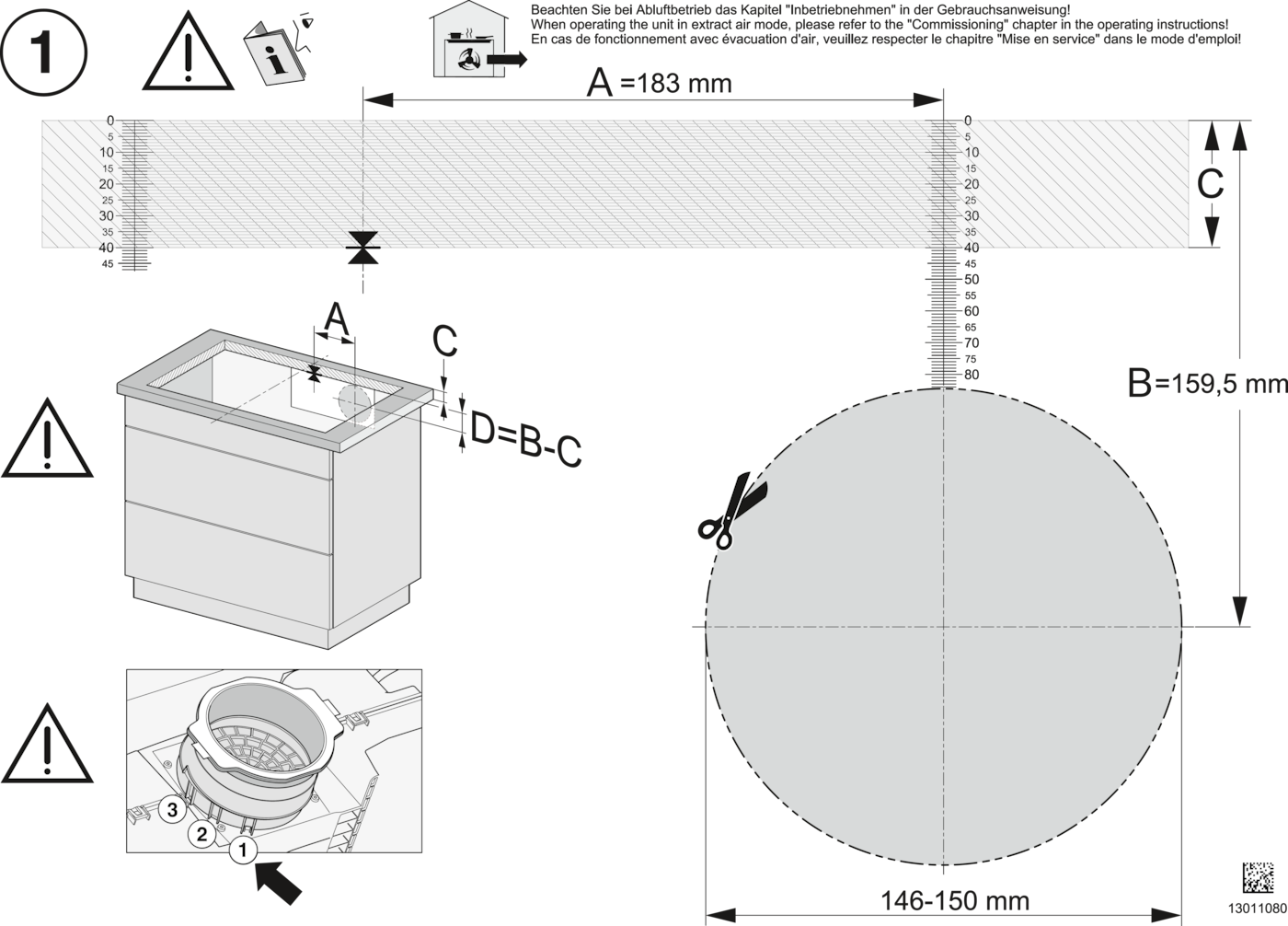

KMDA7676-1FL, KMDA7876-1FL - flush, drilling template, Installation depth 23,8 cm

Kurulum çizimi
Açıklamalar

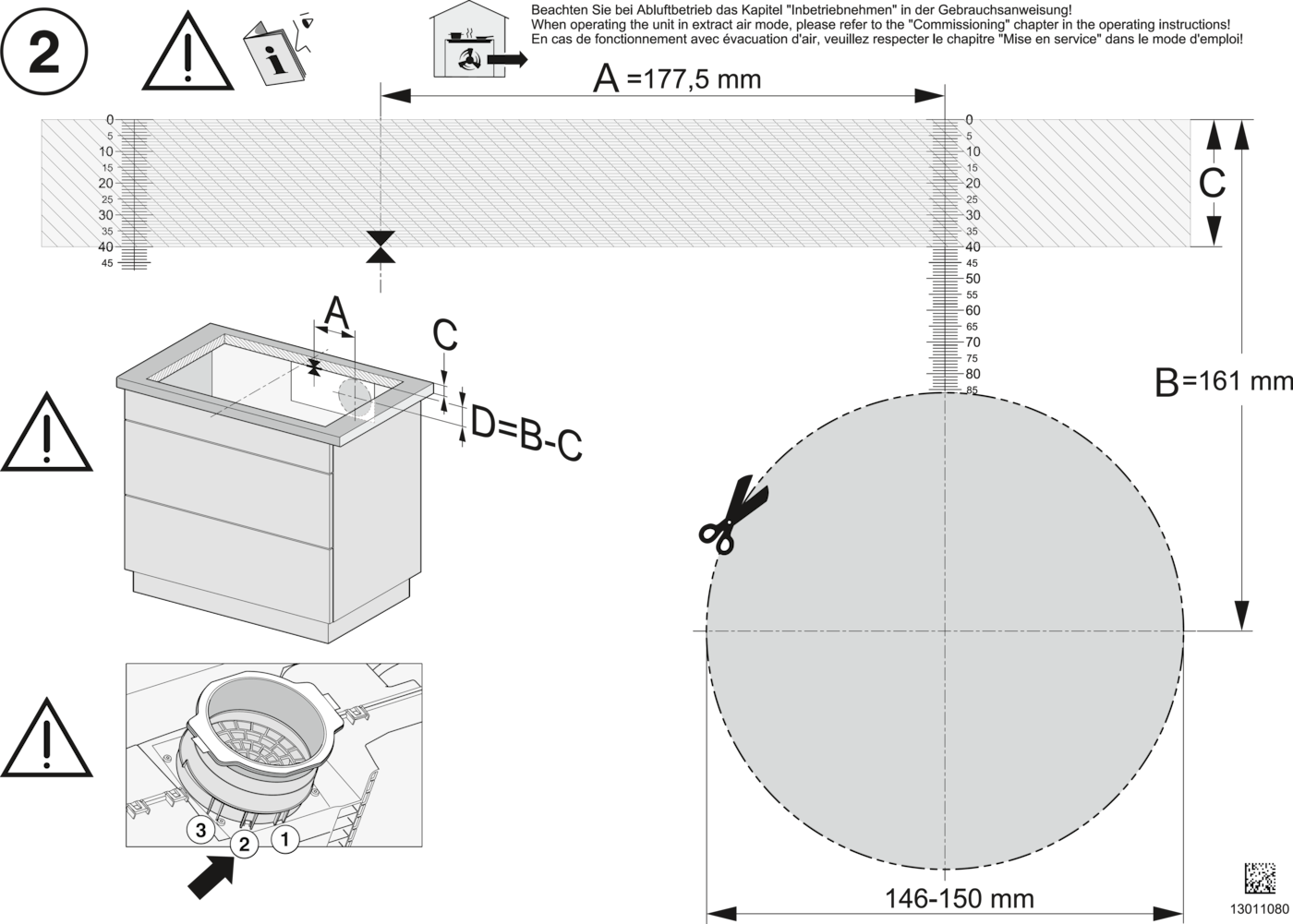

KMDA7676-1FL, KMDA7876-1FL - surface installation, drilling template, 23,8 cm

Kurulum çizimi
Açıklamalar

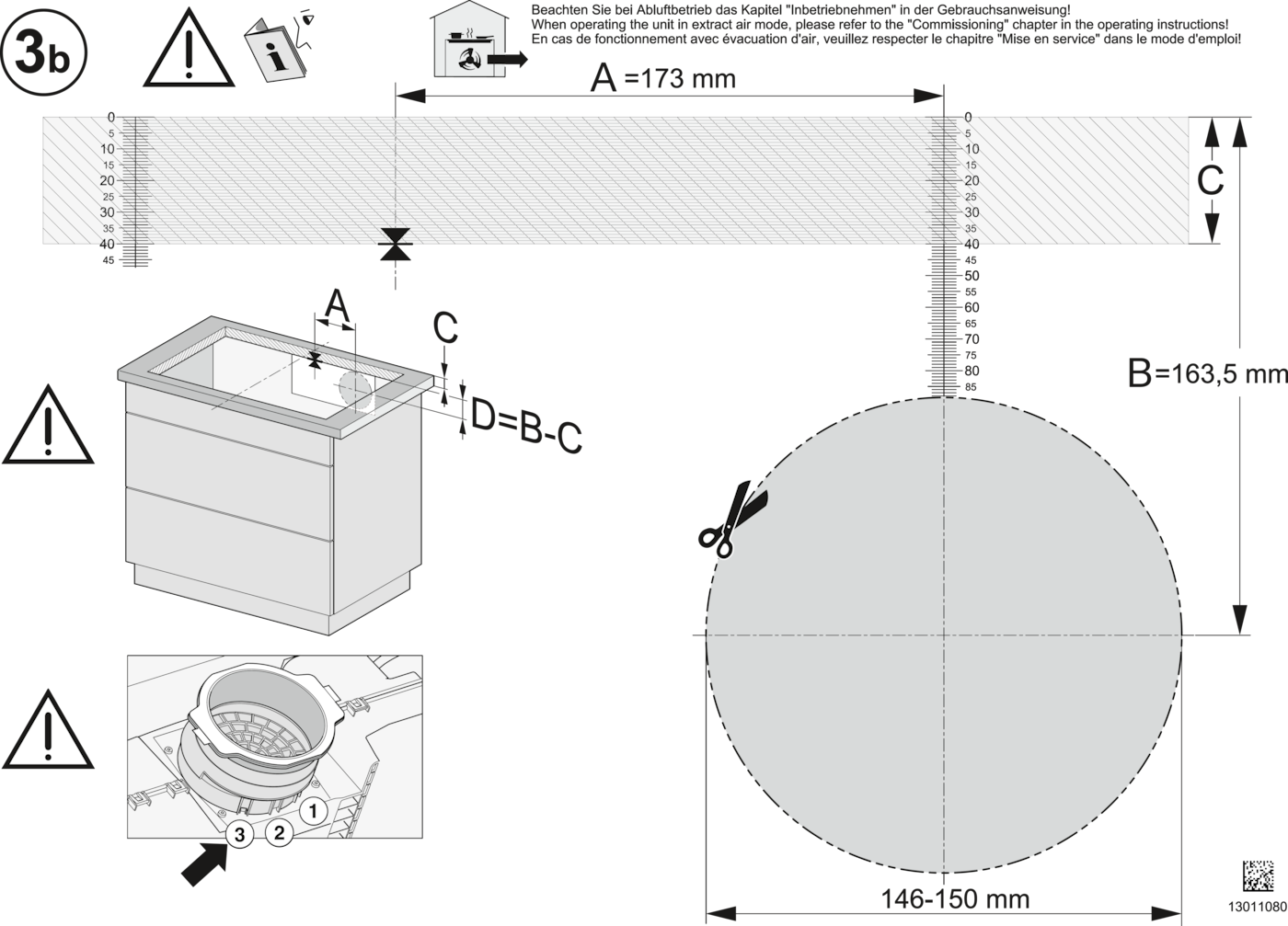

KMDA7676-1FL, KMDA7876-1FL - surface installation, 24,8 cm, drilling template

Kurulum çizimi
Açıklamalar

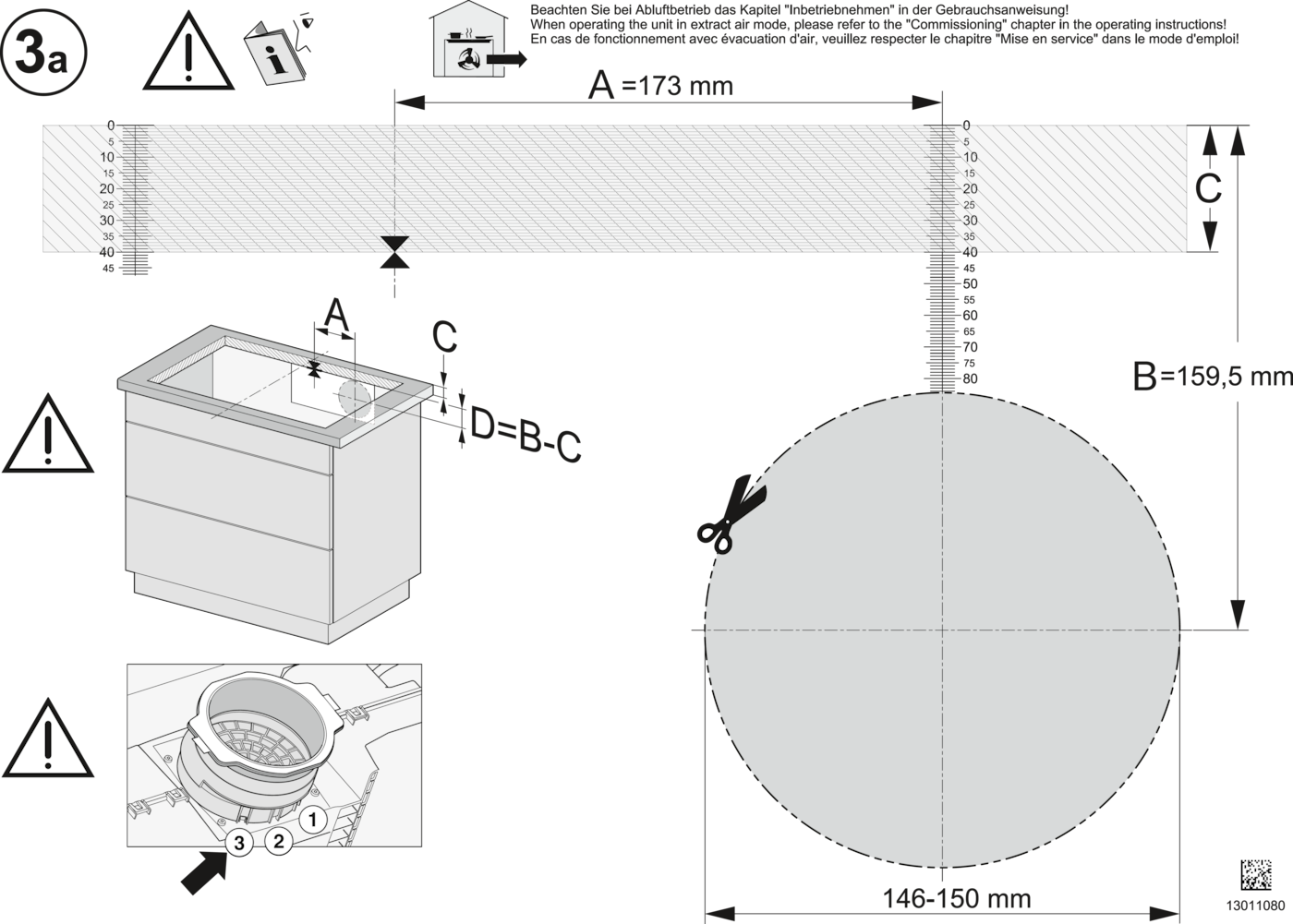

KMDA7676-1FL, KMDA7876-1FL - flush, drilling template, Installation depth 24,8 cm

Açıklamalar

KMDA7272-1FL/FR, KMDA7473-1FL/FR, KMDA7473-1FL MattFinish, KMDA7676-1FL, KMDA7876-1FL - Operating options
